MACHINE DESCRIPTION

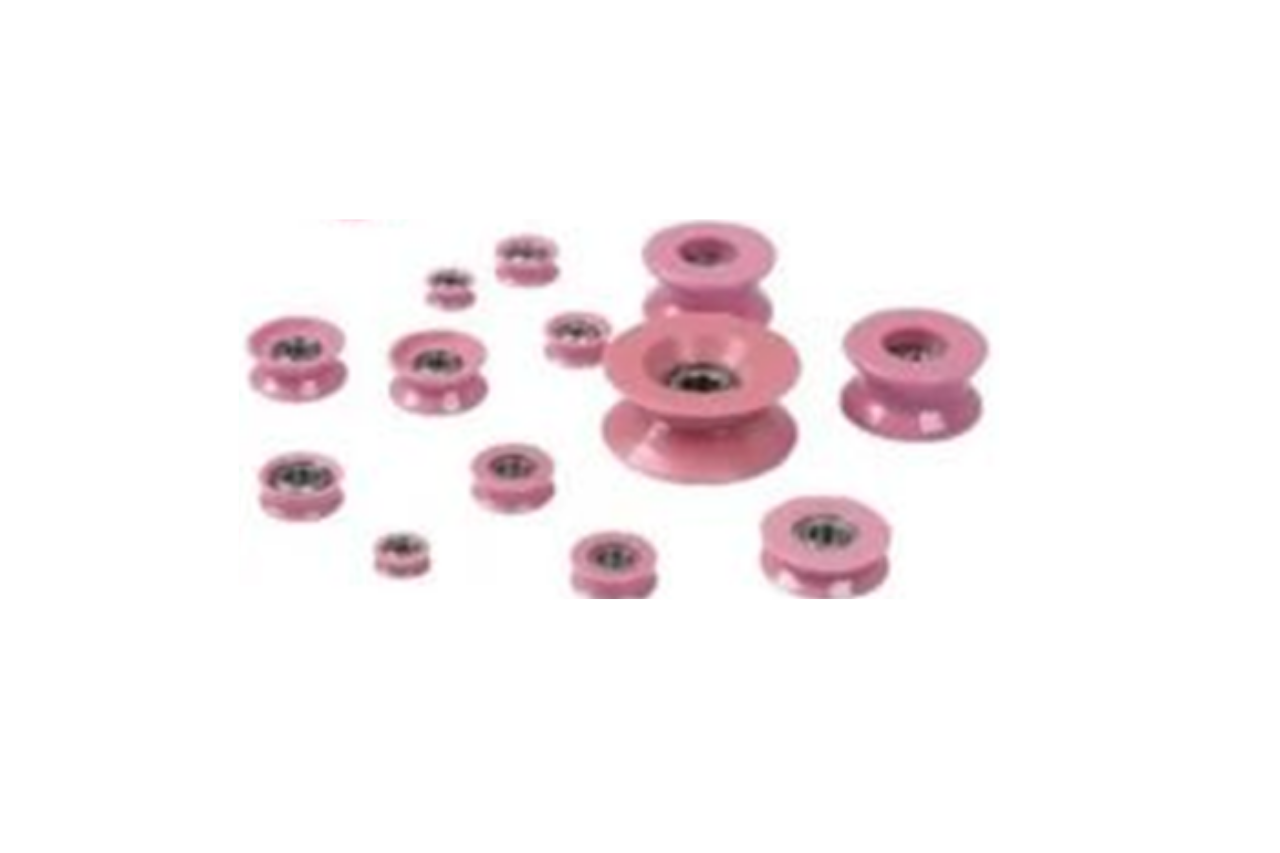

Is commonly used component when wire passing is required,it can be used In coil winding machine, cable machine and the textile machinery as well. The porcelain ring is mounted on the bearing, Coil winding wire guide pulleyWill rotate by the thread and wire passing on the surface of the ring. Thus the sliding friction has been converted to the static friction.
PRODUCT FEATURES:
- Wire groove :
- Material : 99%AL2O3.
- Hardness :
- Roughness:fine polishing above Ra0.2.
- Color :Ivory white.
- Original bearing from Japan
- Mirror polishing
| Technical Specification | ||||
| Modal | A | B | C | H |
| NT 001-2 | Dia 10mm | Dia 8mm | Dia 2mm | 4mm |
| NT002-2 | Dia 11.5mm | Dia 10mm | Dia 4mm | 4mm |
| NT003-2 | Dia 14mm | Dia 10mm | Dia 3mm | 6mm |
| NT004-2 | Dia 10mm | Dia 8mm | Dia 2mm | 4mm |
| NT005-2 | Dia 7.5mm | Dia 6mm | Dia 2mm | 3.2mm |
| NT006-2 | Dia 10.6mm | Dia 7.3mm | Dia 2mm | 3.5mm |
| NT007-2 | Dia 16.5mm | Dia 13mm | Dia 4mm | 5mm |
| NT008-2 | Dia 27mm | Dia 15mm | Dia 4mm | 11mm |
| NT009-2 | Dia 20mm | Dia 14mm | Dia 4mm | 10mm |
| NT010-2 | Dia 21.5mm | Dia 14mm | Dia 5mm | 10mm |
| NT011-2 | Dia 30mm | Dia 24mm | Dia 8mm | 11mm |
| NT012-2 | Dia 35mm | Dia 24mm | Dia 8mm | 11mm |
| NT013-2 | Dia 40mm | Dia 24mm | Dia 8mm | 12mm |
| NT014-2 | Dia 45mm | Dia 36mm | Dia 10mm | 13.5mm |
